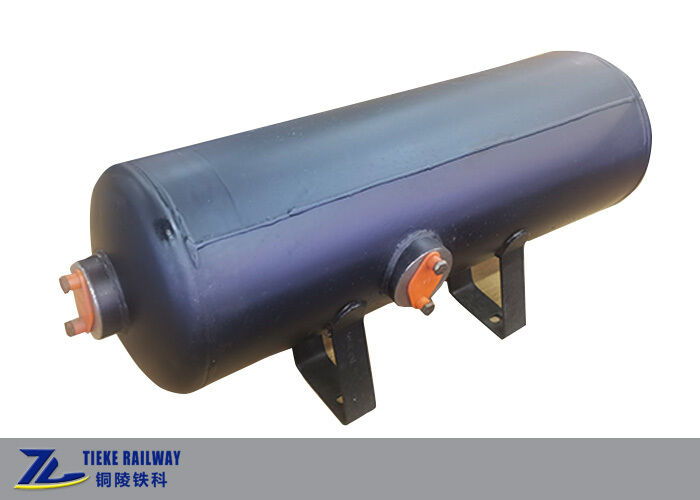

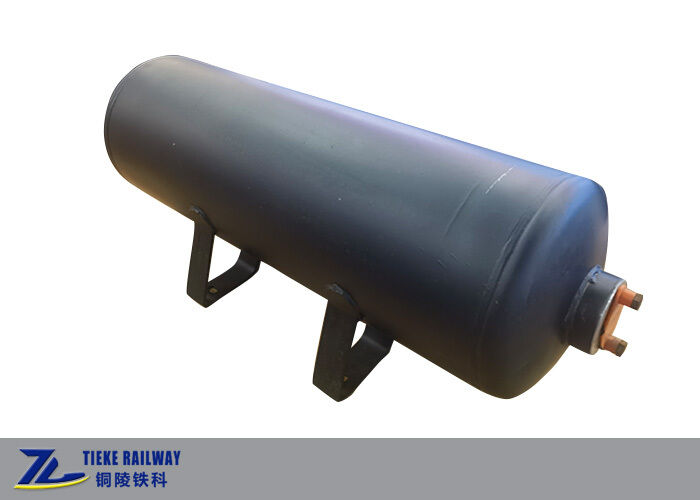

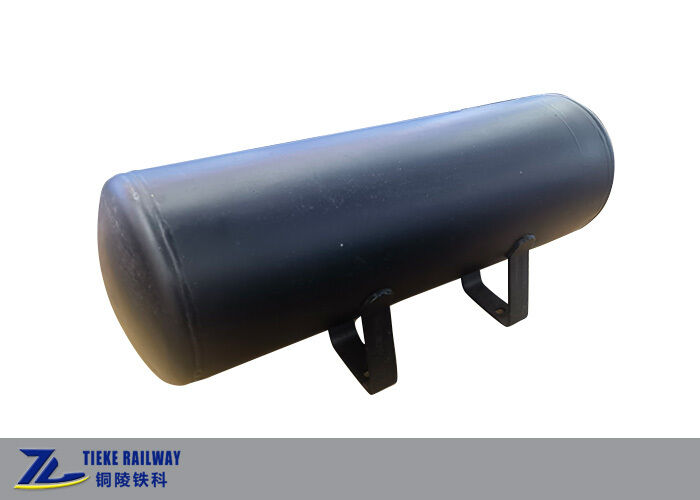

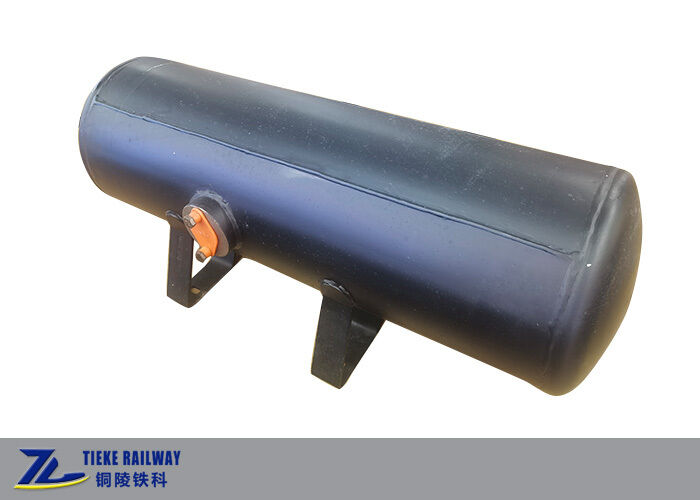

Doppio serbatoio d'aria a camera 11*50 Combinato freno ad aria ferroviario doppio serbatoio d'aria

Doppio serbatoio d'aria a camera 11*50 Combinato freno ad aria ferroviario doppio serbatoio d'aria

Doppio serbatoio d'aria a camera 11x50

Doppio serbatoio freno ad aria ferroviario

Serbatoio freno ad aria combinato

Luogo di origine:

Cina

Marca:

OEM Customized

Certificazione:

TB/T Standard, GB150 (EN 286 optional)

Numero di modello:

11*50

Contattaci
Richieda una citazione
Dettagli del prodotto
modello:
11*50
Grande volume della camera:
50 litri (serbatoio ausiliario)
Volume della camera piccola:
11 litri (serbatoio operativo)
Lunghezza totale:
963 mm
Diametro esterno del cilindro:
303 millimetri
Altezza centrale:
200 +/- 1 mm (da cilindro a superficie di montaggio)
Pressione di lavoro di progettazione:
0,6 MPa (600 kPa)
Pressione di prova idrostatica:
1,2 MPa
Pressione di prova della tenuta dell'aria:
0,7 MPA
Materiale:
Recipiente a pressione in acciaio Q245R / Q345R
Struttura:
Cilindro in acciaio saldato con piastra di separazione interna, staffa di sospensione opzionale
Applicazione:
Carro merci ferroviario, vagone tramoggia, impianto frenante ad aria compressa per vagoni cisterna
Tipo di carro applicabile:
Carro tramoggia K3, K13; GQ70, carro cisterna GN70
Norma di ispezione:
Norma ferroviaria TB/T, GB150; EN286 opzionale
Trattamento superficiale:
Sabbiatura + verniciatura anticorrosione ferroviaria
Accessori:
Tappi di scarico, barra di sollevamento (opzionale)
Termini di pagamento e di spedizione
Quantità di ordine minimo
10 pezzi
Prezzo
USD 100-600 / Piece
Imballaggi particolari
Scatola di cartone con blocco di posizionamento in schiuma bianca personalizzato all'interno
Tempi di consegna
15-30 giorni per la produzione, 3-7 giorni per lo stock
Termini di pagamento
T/T,L/C,Western Union
Capacità di alimentazione
500 pezzi al mese
Descrizione del prodotto

Serbatoio d'aria a doppia camera 11*50 Serbatoio d'aria a doppia camera

Breve introduzione

Questo...serbatoio d'aria a doppia camera(chiamato anche serbatoio combinato, serbatoio a doppia aria) è un serbatoio a pressione integrato appositamente progettato per i sistemi di freno a aria dei carri merci ferroviari.Esso integra un serbatoio ausiliario e un serbatoio di funzionamento in un unico guscio, separati da una solida parete interna per garantire due camere d'aria completamente indipendenti senza intercomunicazione a gas.

Combinando due serbatoi in un unico gruppo, questo serbatoio per freni a aria ferroviario consente di risparmiare efficacemente spazio di installazione sotto il telaio, di ridurre la quantità di condotte di collegamento, di supporti e di elementi di fissaggio,e riduce il peso complessivo del materiale rotabile. ampiamente applicato su carri ferroviari con tram e carri cisterna come i carri cisterna della serie K3, K13, carri cisterna della serie GQ70 / GN70.

Fabbricato con piastre di acciaio per recipienti a pressione con teste saldate.Ogni unità è sottoposta a prova di pressione idrostatica e prova di tenuta all'aria prima della consegna, conforme ai requisiti del serbatoio a pressione del materiale rotabile ferroviario.Pittura su misura e rivestimento anticorrosione possono essere forniti per il trasporto marittimo e il servizio esterno a lungo termine.

Caratteristiche chiave

  • Due camere d'aria isolate: serbatoio ausiliario da 50L + serbatoio di funzionamento da 11L
  • Struttura combinata integrata, layout compatto per il telaio inferiore del carro
  • Completamento del test di verifica del tenore di anidride carbonica per le cuciture di saldatura, rigorosa ispezione idrostatica e di tenuta all'aria
  • Pressione di lavoro 0,6 MPa, adatta per il sistema di frenatura a aria standard per il trasporto merci ferroviario
  • supporto per appendiabiti opzionale, tappi di scarico e disposizione port personalizzata
  • Risponde alle norme ferroviarie TB/T; conformità EN 286 disponibile su richiesta
  • Rivestimento antincorrosivo resistente alle corrosioni per ambienti operativi difficili

Scheda tecnica

ArticoloSpecificità
Nome del prodottoSerbatoio d'aria a doppia camera (serbatoio combinato)
Modello11*50
Volume della cameraGrande camera: 50L (serbatoio ausiliario); piccola camera: 11L (serbatoio operativo)
Lunghezza complessiva963 mm
Diametro esterno del cilindro303 mm
Altezza centrale (dal cilindro alla superficie di montaggio)200 +/- 1 mm
Progettazione della pressione di lavoro0.6 MPa (600 kPa)
Pressione di prova idrostatica1.2 MPa
Pressione di prova di tenuta dell'aria0.7 MPa
MaterialeAcciaio per recipienti a pressione Q245R / Q345R
Strutturacilindro di acciaio saldato con piastra di separazione interna, supporto per appendiabiti opzionale
ApplicazioneSistema di frenatura ad aria dei carri merci, dei carri a tromba, dei carri cisterna
Tipo di carro applicabileK3, K13 tram; GQ70, GN70
Norma di ispezioneNorma ferroviaria TB/T, GB150; EN 286 facoltativo
Trattamento superficialeSfregamento di sabbia + vernice anticorrosione ferroviaria
AccessoriPuli di scarico, appendiabiti di sollevamento (facoltativo)

Per ordini di grandi quantità, parametri personalizzati o cooperazione OEM, contattate il nostro team di vendita per un preventivo.
