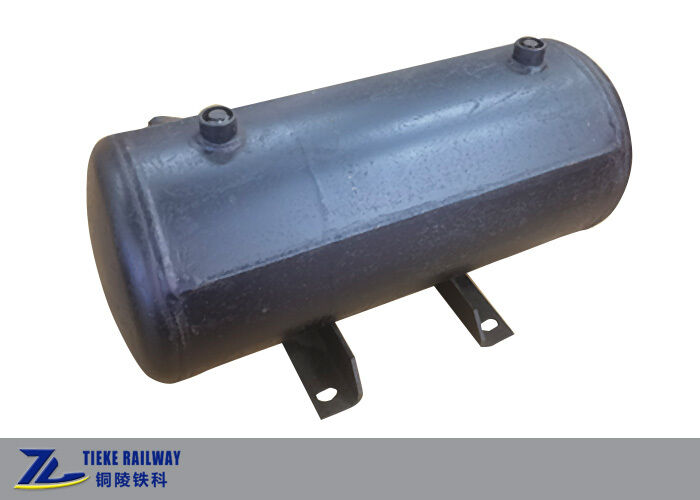

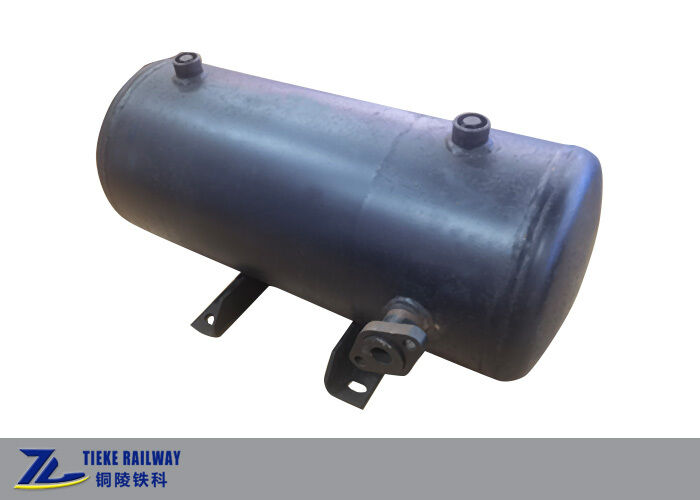

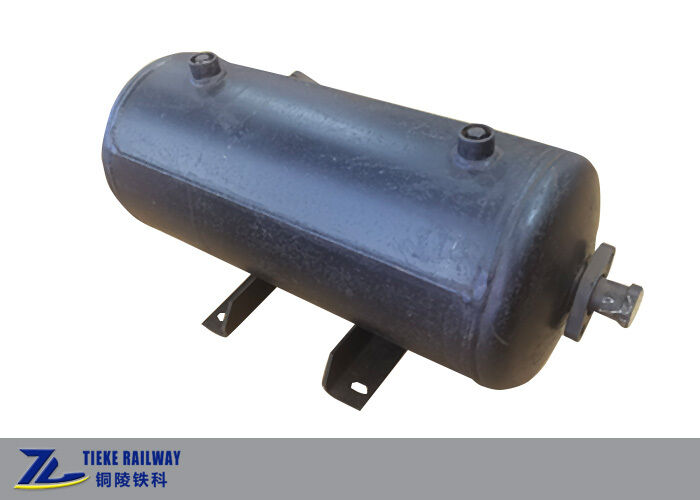

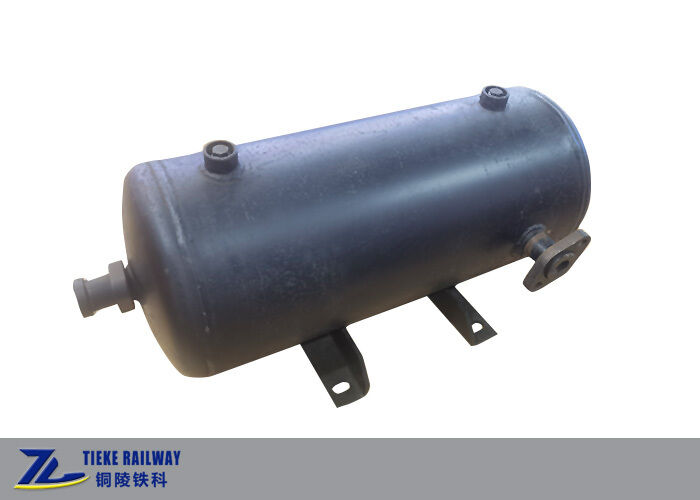

Serbatoio d'aria saldato per ferrovia a doppio scomparto 11*17 per sistema frenante di carri merci

Serbatoio d'aria saldato per ferrovia a doppio scomparto 11*17 per sistema frenante di carri merci

serbatoio d'aria saldato per ferrovia

serbatoio freno ad aria a doppio scomparto

serbatoio sistema frenante di carri merci

Luogo di origine:

Cina

Marca:

OEM Customized

Certificazione:

TB/T 1900, International Railway Pressure Vessel Spec

Numero di modello:

11*17

Contattaci
Richieda una citazione
Dettagli del prodotto
modello:
Serbatoio d'aria ferroviario saldato a doppio scomparto 11 * 17
Volume nominale:
Camera di lavoro 11 L, Camera di riduzione della pressione 17 L (tolleranza +/- 1%)
Pressione di lavoro valutata:
600 kPa
Pressione idraulica di prova:
900 Kpa
Dimensione complessiva:
715 mm di lunghezza x 219 mm di diametro esterno
Distanza centrale dei fori di sollevamento:
580 mm
Materiale principale:
Q245R Acciaio al carbonio/Acciaio inossidabile (opzionale)
Peso netto:
42 kg (acciaio al carbonio) / 36 kg (acciaio inossidabile)
Standard di esecuzione:
Standard del settore ferroviario TB/T 1900 e specifiche internazionali dei recipienti a pressione fe
Termini di pagamento e di spedizione
Quantità di ordine minimo
10 pezzi
Prezzo
USD 100-600 / Piece
Imballaggi particolari
Scatola di cartone con blocco di posizionamento in schiuma bianca personalizzato all'interno
Tempi di consegna
15-30 giorni per la produzione, 3-7 giorni per lo stock
Termini di pagamento
T/T,L/C,Western Union
Capacità di alimentazione
500 pezzi al mese
Descrizione del prodotto

Serbatoio d'aria saldato per ferrovia a doppio scomparto 11*17

Panoramica del prodotto

Questo serbatoio d'aria a doppio scomparto è un serbatoio di stoccaggio dell'aria saldato per impieghi gravosi, appositamente progettato per i sistemi frenanti ad aria dei carri merci ferroviari. Come componente fondamentale delle apparecchiature pneumatiche di frenatura ferroviaria, adotta una struttura integrata di serbatoio d'aria saldato con una piastra di divisione interna, che divide il serbatoio in due camere sigillate indipendenti con volumi nominali rispettivamente di 11L e 17L. Progettato su misura per le valvole frenanti ferroviarie di tipo 120, questo serbatoio d'aria ferroviario fornisce un supporto di pressione dell'aria stabile e affidabile per le funzioni di frenatura di servizio del treno, mantenimento della pressione e rilascio lento, ampiamente applicabile ai carri merci ferroviari standard in tutto il mondo.

Vantaggi strutturali e di progettazione principali

  • Costruzione saldata integrata: Adotta un processo di saldatura completo senza giunture con corpo cilindrico integrale e tenuta della testa ellittica. Rispetto alle tradizionali strutture assemblate con flange, questo serbatoio d'aria saldato presenta una maggiore rigidità strutturale, rischio zero di perdite d'aria, maggiore resistenza alle vibrazioni e si adatta alle condizioni di lavoro di vibrazione ad alta frequenza a lungo termine dell'esercizio ferroviario.
  • Design a doppio scomparto indipendente: Il serbatoio d'aria a doppio scomparto è diviso con precisione in una camera d'aria di lavoro da 11L e una camera d'aria di riduzione della pressione da 17L. Le due camere lavorano in modo indipendente senza interferenze reciproche, realizzando un controllo pneumatico preciso, ottimizzando efficacemente la sensibilità di frenata del treno e garantendo prestazioni stabili di frenata a stadio e rilascio lento.
  • Materiale premium per recipienti a pressione: Realizzato in acciaio per recipienti a pressione Q245R di alta qualità o materiale in acciaio inossidabile personalizzato. La parete del cilindro ispessita garantisce un'eccellente resistenza alla pressione, resistenza alla corrosione e adattabilità alle basse temperature, soddisfacendo i rigorosi requisiti di servizio degli ambienti di lavoro ferroviari complessi.
  • Interfaccia e installazione standardizzate: Dotato di interfacce pneumatiche filettate standard e tappi di scarico inferiori per ogni camera, facilitando il collegamento delle tubazioni, il drenaggio giornaliero e la manutenzione. Il design integrato del sedile di sollevamento consente un'installazione rapida e solida sul telaio inferiore, compatibile con gli standard di montaggio dei vagoni ferroviari più diffusi.

Specifiche tecniche

ArticoloSpecifica
ModelloSerbatoio d'aria saldato per ferrovia a doppio scomparto 11*17
Volume nominaleCamera di lavoro 11L, Camera di riduzione della pressione 17L (tolleranza +/- 1%)
Pressione di lavoro nominale600 kPa
Pressione di prova idraulica900 kPa
Dimensioni complessive715 mm (Lunghezza) x 219 mm (Diametro esterno)
Distanza tra i centri dei fori di sollevamento580 mm
Materiale principaleAcciaio al carbonio Q245R / Acciaio inossidabile (opzionale)
Peso netto42 kg (Acciaio al carbonio) / 36 kg (Acciaio inossidabile)
Standard di esecuzioneConforme allo standard dell'industria ferroviaria TB/T 1900 e alle specifiche internazionali per recipienti a pressione ferroviari

Prestazioni del prodotto e garanzia di qualità

Tutti i nostri prodotti di serbatoi d'aria ferroviari sono sottoposti a rigorosi test di fabbrica, tra cui test di resistenza alla pressione idraulica al 100%, test di tenuta all'aria, test non distruttivi delle saldature (MT/RT) e calibrazione del volume. La struttura saldata integrata elimina i pericoli nascosti di perdite d'aria e guasti strutturali, garantendo un funzionamento stabile a lungo termine in scenari ferroviari ad alta intensità. Ogni prodotto è contrassegnato con una targhetta formale con certificati di produzione completi, rapporti di prova e documenti di qualità per supportare l'ispezione e l'accettazione dei progetti globali.

Ambito di applicazione

Questo serbatoio d'aria saldato a doppio scomparto è universalmente adatto a vari carri merci ferroviari, tra cui carri tramoggia per cereali, carri a tetto aperto, carri cisterna e altri veicoli ferroviari standard. È il componente fondamentale corrispondente dei sistemi frenanti ad aria di tipo 120, ampiamente utilizzato nei progetti di ristrutturazione e nuova costruzione ferroviaria nazionali e internazionali, favorito dai fornitori di attrezzature ferroviarie e dagli appaltatori di ingegneria a livello globale.

Servizio di personalizzazione

Supportiamo la personalizzazione personalizzata di serbatoi d'aria ferroviari, tra cui la conversione degli standard di filettatura (filettatura NPT/G), la regolazione delle dimensioni, il trattamento anticorrosione superficiale, l'aggiornamento dei materiali e la marcatura con logo esclusivo. Forniamo soluzioni complete per l'approvvigionamento di pezzi di ricambio ferroviari globali e le esigenze di supporto dei progetti.

Per ordini all'ingrosso, parametri personalizzati o cooperazione OEM, si prega di contattare il nostro team di vendita per un preventivo.
