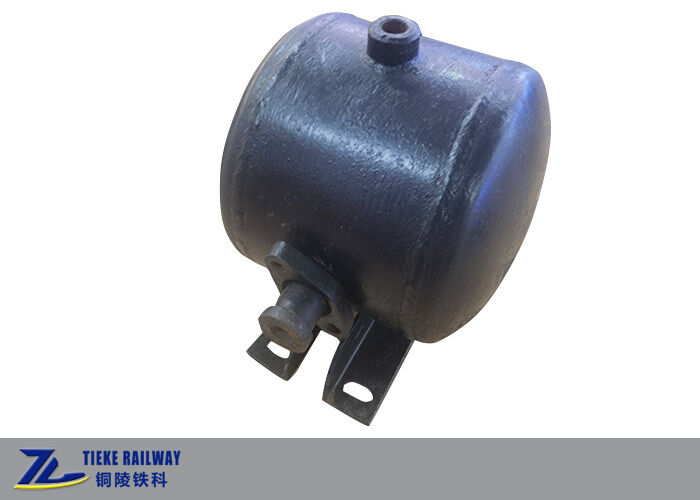

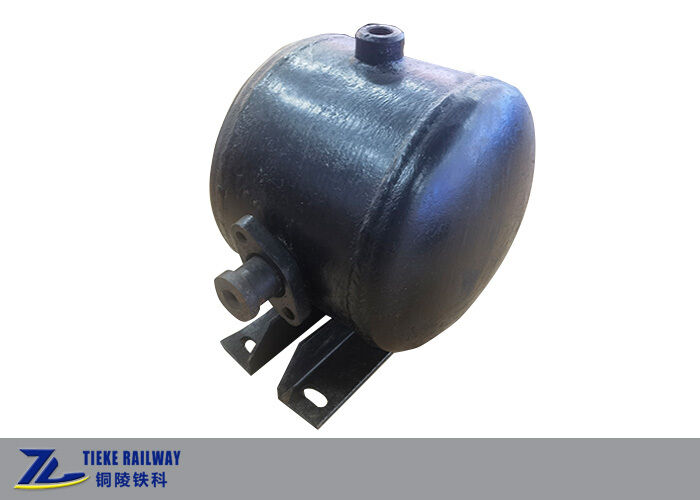

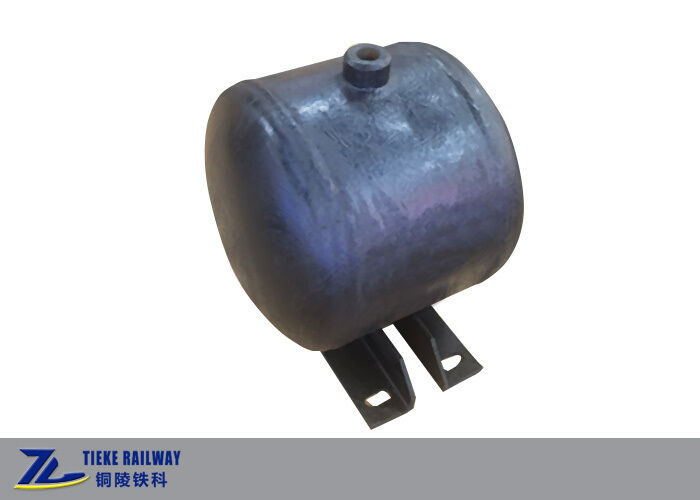

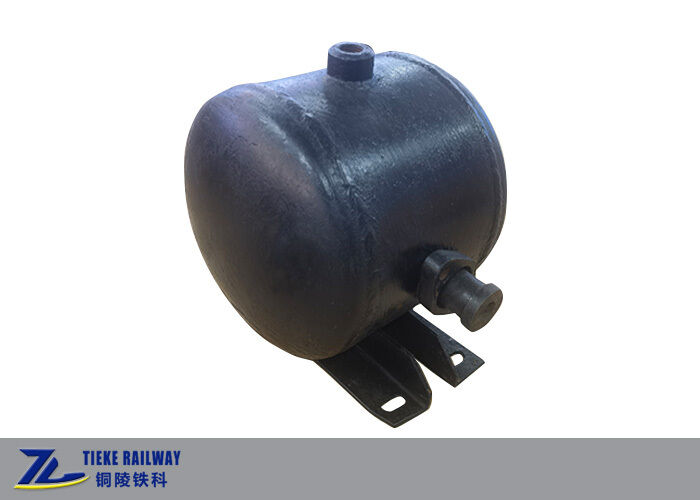

Serbatoio d'aria ferroviario in acciaio inossidabile da 11L 600kPa per serbatoio freno ad aria di carro merci

Serbatoio d'aria ferroviario in acciaio inossidabile da 11L 600kPa per serbatoio freno ad aria di carro merci

Serbatoio d'aria in acciaio inossidabile da 11L

Serbatoio freno ad aria di carro merci

Serbatoio d'aria ferroviario da 600kPa

Luogo di origine:

Cina

Marca:

OEM Customized

Certificazione:

CRCC, EN15085

Numero di modello:

11l

Contattaci
Richieda una citazione
Dettagli del prodotto
Volume nominale:
11 litri
Pressione di lavoro valutata:
600 kPa (6 bar)
Pressione di prova idrostatica:
900 kPa, mantenimento della pressione per 5 minuti
Intervallo di temperatura operativa:
-50°C ~ +70°C
Materiale disponibile:
Acciaio inossidabile, acciaio al carbonio, lega di alluminio
Veicoli applicabili:
Carri merci ferroviari (aperti, coperti, a tramoggia)
Tipo di struttura:
Recipiente a pressione cilindrico orizzontale con teste ellittiche
Norma esecutiva:
Bombola pneumatica per veicoli ferroviari TB/T 1900-2016
Termini di pagamento e di spedizione
Quantità di ordine minimo
10 pezzi
Prezzo
USD 30-90 / Piece
Imballaggi particolari
Custodia in legno con pellicola antiruggine e schiuma antiurto, imballaggio idoneo alla navigazione
Tempi di consegna
15-30 giorni per la produzione, 3-7 giorni per lo stock
Termini di pagamento
T/T, L/C, Western Union
Capacità di alimentazione
500 pezzi al mese
Descrizione del prodotto

Serbatoio d'aria in acciaio inossidabile da 11L per serbatoio del freno d'aria ferroviario

Visualizzazione del prodotto

IlSerbatoio d'aria da 11L, noto anche comeSerbatoio di ricezione dell'aria da 11 litrioSerbatoio d'aria da 11 litri, è un serbatoio a pressione professionale appositamente progettato per i sistemi di frenatura a aria dei vagoni merci ferroviari, perfettamente abbinato al ciclo di frenatura della valvola di distribuzione 120.Fabbricato in stretta conformità con laTB/T 1900-2016 Bottone d'aria per veicoli ferroviaristandard, questo serbatoio d'aria funge da componente centrale di controllo della pressione dei sistemi di frenatura dei veicoli ferroviari, ampiamente utilizzato in vari vagoni merci ferroviari, compresi i vagoni aperti,carri coperti e carri a tramonto.

Con una struttura saldata orizzontale cilindrica con teste ellittiche alle due estremità, il serbatoio di raccolta dell'aria da 11L è dotato di supporti di montaggio integrati,interfacce di condotte standard e tappe di scarico per un'installazione conveniente, connessione di condotte e manutenzione quotidiana. È realizzato principalmente in acciaio inossidabile di alta qualità, con materiali opzionali in acciaio al carbonio e lega di alluminio, con resistenza alla pressione,resistenza alla corrosione, resistenza a basse temperature e lunga durata di servizio.eliminazione della ruggine interna e trattamento anticorrosione e drenaggio regolare assicurano un funzionamento stabile a lungo termine.

Abbiamo oltre 20 anni di esperienza professionale nella produzione di serbatoi di aria per ferrovie.CRCC (Centro di certificazione ferroviaria cinese)la certificazione per l'approvvigionamento ferroviario nazionale eEN 15085Abbiamo una certificazione europea del sistema di saldatura, che soddisfa sia gli standard ferroviari cinesi che i requisiti europei di saldatura industriale.supporto alla produzione su misura in base ai parametri tecnici specifici dei clienti, requisiti di dimensioni e scenari di applicazione per fornire soluzioni su misura per serbatoi d'aria ferroviari.

Principio fondamentale di funzionamento (sistema di frenatura a valvole 120)

Questo serbatoio d'aria da 11 litri funge da punto di riferimento chiave per il controllo della pressione del sistema di frenatura ferroviario,guidare il funzionamento della valvola di distribuzione attraverso la differenza di pressione tra il serbatoio e il tubo del trenoIl ciclo di lavoro è suddiviso in quattro fasi:

  • Carica aerea:Quando la pressione del tubo del treno aumenta, il tubo del treno carica l'aria nel serbatoio d'aria da 11 litri attraverso una valvola di controllo fino a quando la pressione non è equilibrata.La struttura di controllo unidirezionale impedisce il deflusso dell'aria per garantire una pressione interna stabile del serbatoio.
  • Sistema di frenatura:Quando la pressione del tubo del treno diminuisce, la differenza di pressione tra il serbatoio di raccolta dell'aria da 11 litri e il tubo del treno spinge il pistone principale della valvola di distribuzione ad aprire il passaggio dell'aria,e la bombola di aria ausiliaria fornisce aria alla bombola di freno per realizzare la frenata del veicolo.
  • Tenuta della pressione:Quando la pressione del tubo del treno è stabile, il serbatoio d'aria da 11 litri mantiene una pressione interna costante.mantenere il pistone principale della valvola di distribuzione nella posizione di tenuta della pressione e stabilizzare la pressione del cilindro del freno per mantenere lo stato di frenatura.
  • Liberazione:Quando il tubo del treno si pressionizza di nuovo, il pistone principale si ripristina, il cilindro dei freni espelle l'aria per rilasciare lo stato di frenata,e il tubo del treno aggiunge automaticamente aria al serbatoio d'aria per il ciclo di lavoro successivo.

Principali parametri tecnici

ArticoloSpecifica tecnica
Volume nominale11 litri
Pressione di lavoro nominale600 kPa (6 bar)
Pressione di prova idrostatica900 kPa, tenuta della pressione per 5 minuti
Intervallo di temperatura di funzionamento-50°C ~ +70°C
Materiale disponibileAcciaio inossidabile, acciaio al carbonio, lega di alluminio
Veicoli applicabiliCarrozzine ferroviarie merci (carrozzina aperta, carrozzina coperta, carrozzina a scarico, ecc.)
Tipo di strutturaVaso a pressione orizzontale cilindrica con teste ellittiche
Standard esecutivoTB/T 1900-2016 Bottone d'aria per veicoli ferroviari

Norma di controllo della qualità

Tutti i nostri serbatoi di aria da 11 litri e serbatoi di ricezione dell'aria sono sottoposti a rigorosi controlli di fabbrica e di tipo per soddisfare gli standard internazionali di sicurezza delle attrezzature ferroviarie.Gli elementi di controllo riguardano la qualità delle superfici, tolleranza dimensionale, rilevamento difetto di saldatura, rilevamento difetto di saldatura ad ultrasuoni, prova di pressione idrostatica, prova di tenuta dell'aria, rilevamento del volume, prova di vibrazione da urto e prova di adesione della vernice.Tutti i prodotti sono vietati al funzionamento a sovra pressione per garantire un'elevata sicurezza e stabilità in scenari di funzionamento ferroviario a lungo termine.

Vantaggi del prodotto

  • Controllo della pressione affidabile:Mantenere con precisione la differenza di pressione del sistema, garantire una risposta di frenata e rilascio sensibile e stabile.
  • Materiale di prima qualità:Corpo in acciaio inossidabile di alta qualità, eccellente resistenza alla corrosione e resistenza alle basse temperature, adattabile agli ambienti operativi ferroviari difficili.
  • Produzione standardizzata:Completamente conforme agli standard nazionali del settore ferroviario, specifiche uniformi, facile installazione e sostituzione.
  • Prova di sicurezza completa:100% idrostatica e tenuta all'aria testata, controllo di qualità della saldatura rigoroso, perdita zero garantita.
  • Basso mantenimento:Equipaggiato con tappo di scarico professionale, comodo per il drenaggio quotidiano e la manutenzione anti-corrosione, lunga durata di vita.

Per ordini di grandi quantità, parametri personalizzati o cooperazione OEM, contattate il nostro team di vendita per un preventivo.
