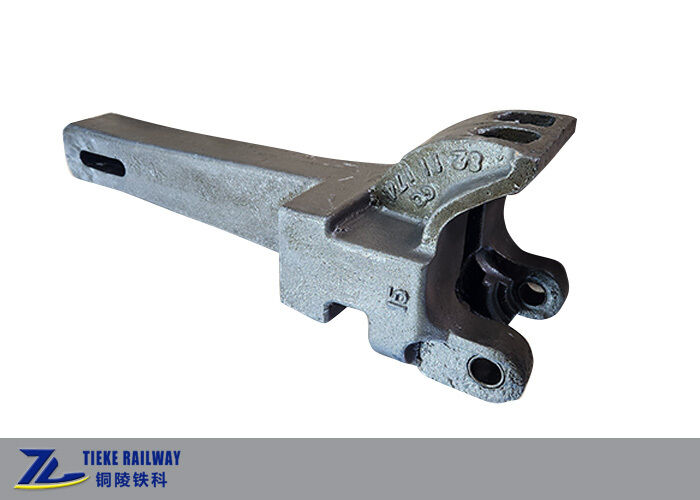

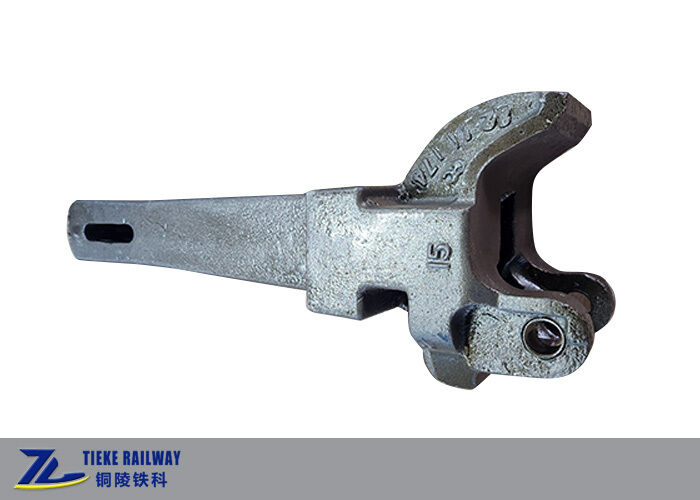

Accoppiatore automatico per vagoni passeggeri ferroviari n. 15 in acciaio fuso a bassa azione TB T3046

Accoppiatore automatico per vagoni passeggeri ferroviari n. 15 in acciaio fuso a bassa azione TB T3046

Accoppiatore per vagoni passeggeri ferroviari n. 15

Accoppiatore automatico a bassa azione

Accoppiatore in acciaio fuso TB T3046

Luogo di origine:

Cina

Marca:

Tieke

Certificazione:

TB/T 3046

Numero di modello:

N.15

Contattaci
Richieda una citazione
Dettagli del prodotto
nome:
N. 15 Accoppiatore automatico per carrozze passeggeri ferroviarie
Applicazione:
Carrozze ferroviarie a velocità ordinaria (22, 25G, 25K, 25T)
Tipo di recitazione:
Recitazione inferiore
Standard:
TB/T3046
Struttura:
Testa dell'accoppiatore, gambo a sezione scatolare cava, coda dell'accoppiatore
Spazio di posizione chiuso:
112-122 mm tra snodo e ganascia dell'accoppiatore
Completa autorizzazione della posizione aperta:
220-235 mm
Materiale:
Acciaio fuso (grado C QG-C3 per la versione ad alta resistenza 15X)
Carico di trazione a rottura:
>=2256kN
Buffer corrispondente:
Buffer di grande capacità di tipo G1
Compatibilità di accoppiamento:
Intercambiabile con l'accoppiatore merci n. 13
Velocità massima:
Fino a 160 chilometri all'ora
Termini di pagamento e di spedizione
Quantità di ordine minimo
Negoziabile
Prezzo
negotiable
Imballaggi particolari
Casi o pallet di legno
Tempi di consegna
1-2 mesi
Termini di pagamento
T/T, L/C
Capacità di alimentazione
5000 serie all'anno
Descrizione del prodotto

Carrello ferroviario passeggeri automatico n. 15

L'accoppiatore n. 15 è l'accoppiatore automatico tradizionale di tipo principale per carrozze passeggeri a scartamento normale in Cina. È un accoppiatore di tipo a bassa azione ampiamente utilizzato su carrozze passeggeri a velocità ordinaria come 22, 25G, 25K e 25T, e può essere accoppiato con l'accoppiatore n. 13 utilizzato su locomotive e carri merci.

Il corpo dell'accoppiatore è diviso in tre parti principali: la testa dell'accoppiatore, il codolo dell'accoppiatore e la coda dell'accoppiatore. La testa è composta dal perno, dal blocco del perno, dal dispositivo di sollevamento del perno e dal dispositivo anti-salto del perno di blocco inferiore (a bassa azione, sganciato dal basso dell'accoppiatore). Il codolo è una sezione scatolare cava che trasmette carichi di trazione e impatto longitudinali, mentre la coda si collega al giogo dell'accoppiatore, alla piastra slave e al respingente.

Tre posizioni di lavoro

  • Posizione chiusa: dopo l'accoppiamento, il blocco del perno cade e blocca il perno per la trazione normale. La distanza tra il perno e il lato interno della mascella dell'accoppiatore è di 112-122 mm.
  • Posizione aperta: sollevando il perno di blocco inferiore si solleva il blocco del perno in modo che il vagone possa essere sganciato.
  • Posizione completamente aperta: sollevando ulteriormente, il dispositivo di sollevamento del perno spinge il perno completamente aperto per l'accoppiamento. La distanza tra il perno e il lato interno della mascella dell'accoppiatore è di 220-235 mm.

Parametri tecnici principali

ApplicazioneCarrozze passeggeri a velocità ordinaria (22, 25G, 25K, 25T)
Tipo di azioneAzione bassa
StandardTB/T 3046
MaterialeAcciaio fuso (grado C QG-C3 per 15X)
Carico di trazione a rottura≥2256 kN
Gioco in posizione chiusa112-122 mm
Gioco in posizione completamente aperta220-235 mm
Respingente abbinatoRespingente di grande capacità tipo G1
Compatibilità di accoppiamentoIntercambiabile con accoppiatore n. 13
Velocità massimaFino a 160 km/h

Varianti disponibili: accoppiatore 15A a gioco ridotto (gioco ridotto del perno di coda dell'accoppiatore per minore impatto longitudinale, ampiamente utilizzato su 25K/25T), accoppiatore 15X ad alta resistenza (acciaio fuso grado C, carico di rottura ≥2256 kN, per carrozze passeggeri quasi ad alta velocità e alcune locomotive passeggeri), e altre versioni 15C / 15T ad alta resistenza.

Non applicabile a: treni EMU ad alta velocità, che utilizzano accoppiatori a blocco stretto invece dell'accoppiatore n. 15.
