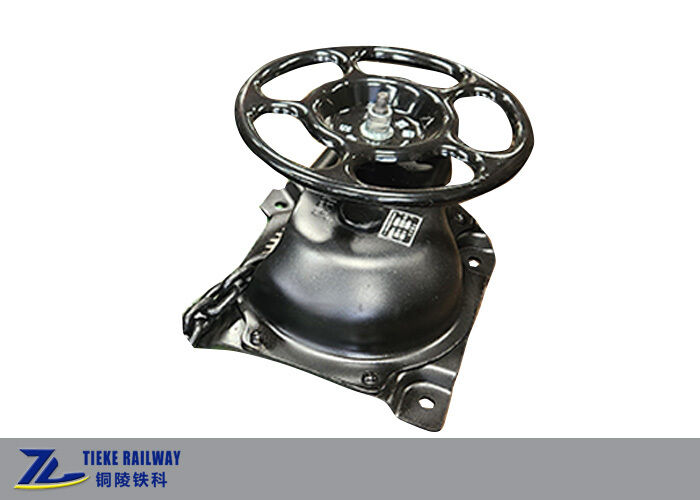

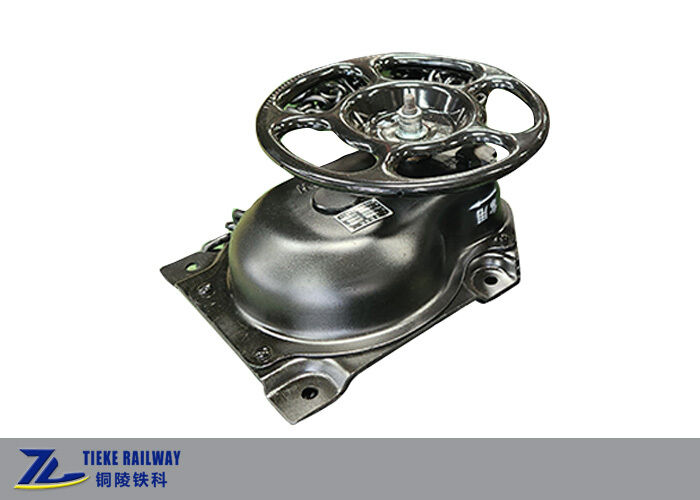

Freno a mano verticale per macchine ferroviarie NSW 400mm in acciaio fuso con bloccaggio

Freno a mano verticale per macchine ferroviarie NSW 400mm in acciaio fuso con bloccaggio

Freno a mano per macchine ferroviarie NSW

Alloggiamento verticale in acciaio fuso con ruota

Meccanismo di bloccaggio per avvolgimento catena

Luogo di origine:

Cina

Marca:

Tieke

Certificazione:

ISO 9001:2015

Numero di modello:

n.sw.

Contattaci
Richieda una citazione
Dettagli del prodotto
nome:
Freno a ruota verticale per macchina con freno a mano NSW per vagoni merci ferroviari
Applicazione:
Freni a mano per vagoni merci ferroviari
Diametro del volantino:
400 mm
Torsione di ingresso:
156 Nm
Forza della catena di uscita:
>=10kN
Dimensione:
400 mm x 522 mm x 214 mm
Installazione della dimensione del foro:
Diametro 18 mm
Coppia di rilascio:
Inferiore alla coppia frenante
Peso:
36 chilogrammi
Termini di pagamento e di spedizione
Quantità di ordine minimo
Negoziabile
Prezzo
negotiable
Imballaggi particolari
casse di legno
Tempi di consegna
1-2 mesi
Termini di pagamento
T/T, L/C
Capacità di alimentazione
20000 insiemi all'anno
Descrizione del prodotto

Freno a mano tipo NSW per carri merci ferroviari

La macchina freno a mano tipo NSW è applicabile a tutti i tipi di carri merci ferroviari per il parcheggio o la manovra. È composta principalmente da cassa, base, volantino, leva di regolazione della velocità, albero motore, albero di avvolgimento della catena e meccanismo di bloccaggio. Il volantino è stampato con le indicazioni di direzione 'ON' e 'OFF', e la targhetta si trova sulla cassa.

Istruzioni operative

  • ON: Girare la leva di regolazione della velocità in posizione verticale, quindi girare il volantino in senso orario per produrre e mantenere la forza frenante.
  • OFF: Mantenere ferma la leva di regolazione della velocità, girare il volantino in senso antiorario di circa 40° e il freno a mano si rilascerà. La coppia richiesta per il rilascio è circa il 50% della coppia di ingresso durante la frenata.
  • Rallentare: Girare la leva di regolazione della velocità in senso antiorario fino alla posizione orizzontale. A questo punto la linguetta di innesto non funziona. Se necessario, girare il volantino in senso orario per frenare e in senso antiorario per rilasciare in qualsiasi momento.
  • Bloccaggio: È presente un dispositivo di bloccaggio del freno azionato da una chiave triangolare. Per bloccare il freno a mano, ruotare la linguetta di bloccaggio in basso a sinistra della cassa in senso orario dopo la frenata finché la chiave non si muove più. Girare la chiave in senso antiorario per rilasciare la funzione di bloccaggio.

Principali parametri tecnici

Diametro volantino400 mm
Coppia di ingresso156 N·m
Forza totale di uscita della catena≥10 kN
Dimensioni400mm × 522mm × 214mm
Dimensioni foro di installazione⌀ 18 mm
Peso36 kg

Perché scegliere Tieke Railway

Tieke Railway produce ed esporta direttamente carri ferroviari e parti di carri. Con oltre 10 anni di esperienza nella produzione di carri ferroviari e carrelli, possiamo progettare macchine freno a mano e componenti per carrelli per diverse scartamenti, tra cui 1435 mm, 1000 mm, 1067 mm e 1520 mm. Inviaci i tuoi disegni o requisiti tecnici per un preventivo accurato.
